Cámara 4K para microscopio trinocular
Sensor Sony, salida HDMI directa al monitor sin computadora, pantalla táctil y grabación en tarjeta micro SD. Para qué sirve, qué adaptador lleva y cómo dejarla enfocada a la vez que los oculares.
Cámara 4K y adaptador para trinocular
La Relife M17 y el adaptador de cámara para los trinoculares Relife. Si están agotados, podés pedir que te avisemos cuando vuelvan.
¿Para qué sirve una cámara en el microscopio trinocular?
El tercer puerto del trinocular está para esto: una cámara C-mount que saca la misma imagen que ves por los oculares a un monitor al costado del banco. No cambia lo que ves; cambia lo que podés hacer con eso.
Documentar: foto de la placa antes y después, y un video de la reparación que respalda un reclamo de garantía. Mostrar: el cliente ve en pantalla el conector quemado o el chip levantado, y entiende el presupuesto. Enseñar: el aprendiz mira el monitor mientras vos trabajás, sin turnarse por los oculares.
Las cámaras actuales no necesitan computadora: salen por HDMI directo a un monitor 4K, graban en una tarjeta micro SD y se controlan desde una pantalla táctil en la propia cámara.

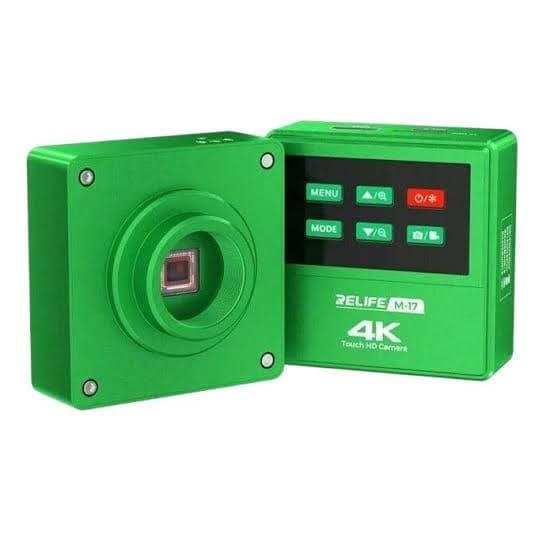

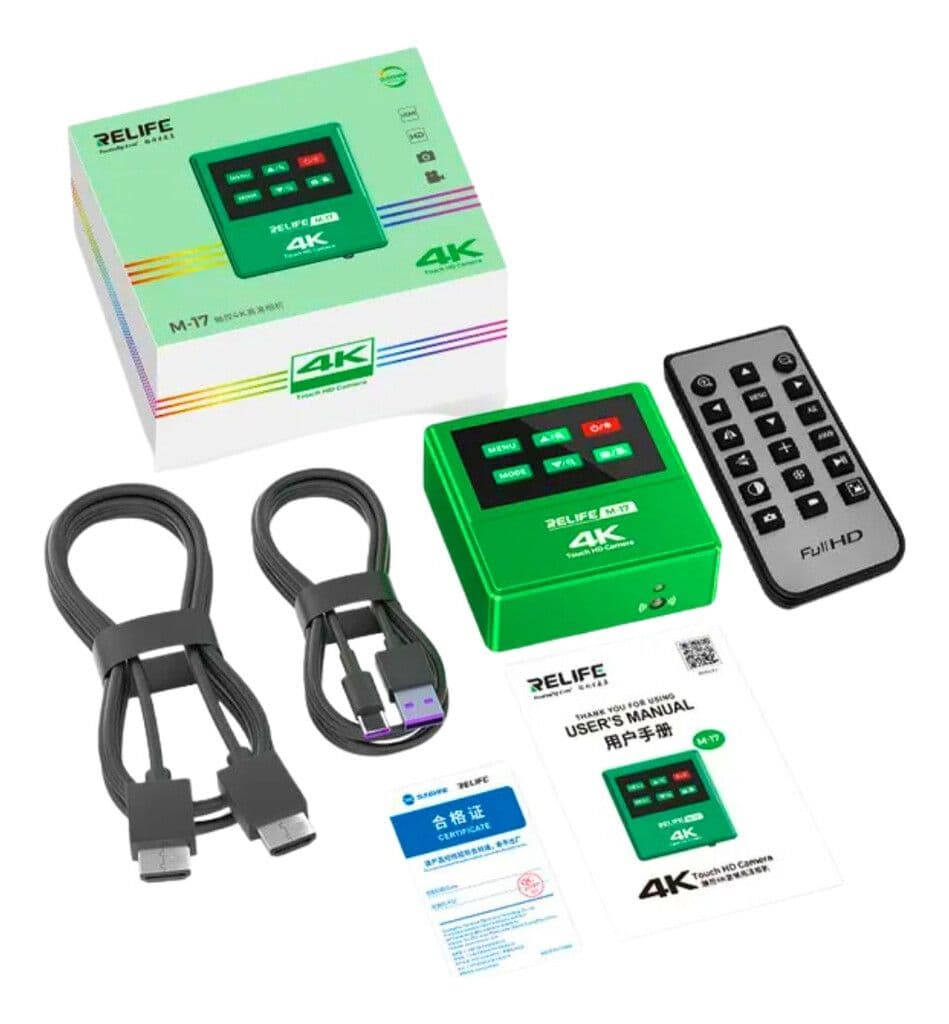

Relife M17 4K: qué trae
Datos de la ficha del producto.
Deslizá la tabla hacia el costado para ver todas las columnas →
| Característica | Relife M17 4K |
|---|---|
| Sensor | Sony CMOS de 1/2,8 pulgadas y 8,29 megapíxeles efectivos. |
| Resolución | 4K, pensada para microsoldadura, inspección y reparación de celulares. |
| Control | Panel táctil en la propia cámara: ajustes rápidos sin computadora. |
| Montaje | C-mount en el tercer puerto del trinocular, con adaptador reductor (0,5x o 0,35x según el trino). |

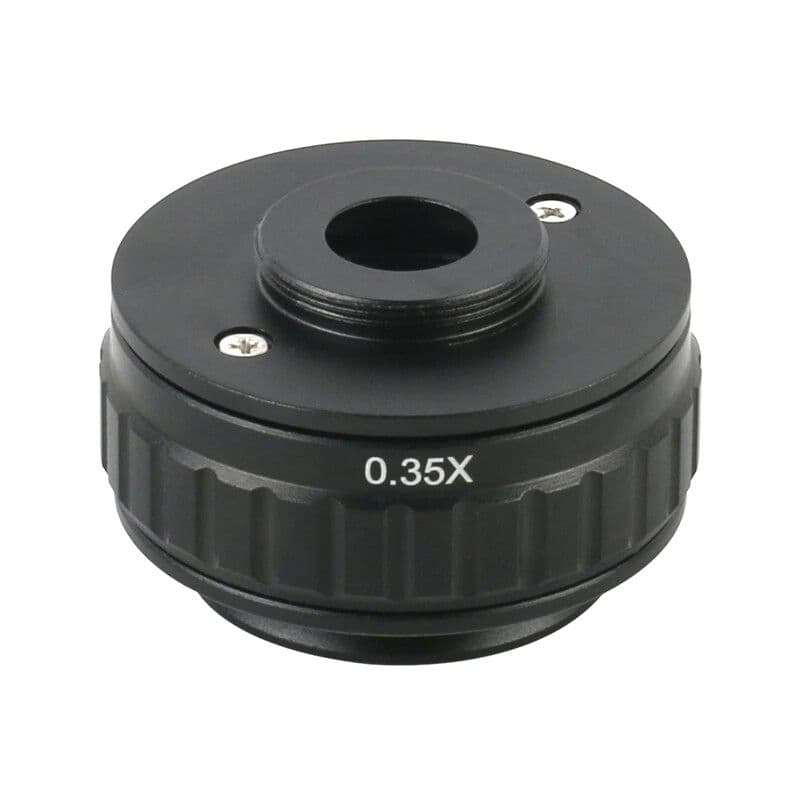

| Adaptador en catálogo | Relife M28 de 0,35x para cámaras de 1/3 de pulgada, compatible con los trinoculares Relife. |
La salida a monitor y la grabación se manejan desde la cámara; conviene un cable HDMI de 3 a 5 m para llevar la imagen al monitor sin tirar del microscopio.
Qué mirar antes de comprar la cámara
Seis cosas que definen si la cámara se usa todos los días o queda guardada en la caja.
Sensor y resolución
Un sensor Sony de 1/2,8 pulgadas y 4K alcanza para ver pistas y pads a 50x en un monitor de 27 pulgadas. Más megapíxeles sin mejor sensor solo agregan ruido con poca luz.
Salida HDMI sin computadora
La imagen tiene que ir directo a un monitor. Una cámara que depende de una PC y un software termina apagada. Con HDMI conectás y listo.
Fluidez
30 cuadros por segundo en 4K es lo mínimo para trabajar mirando el monitor sin que la imagen vaya atrasada respecto de tus manos.
Adaptador correcto

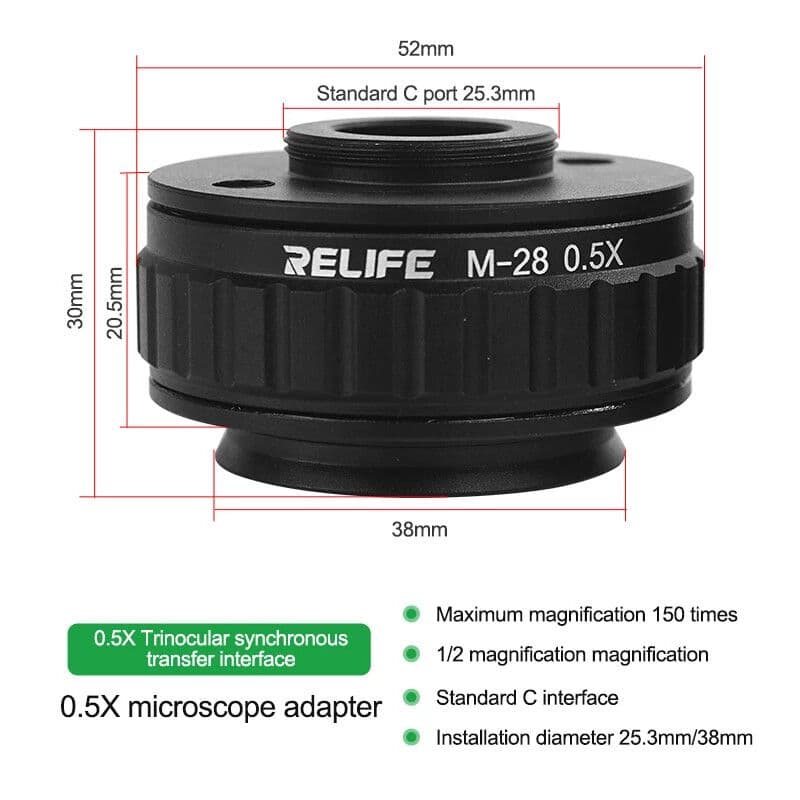

La cámara se enrosca a un adaptador reductor en el tercer puerto. El 0,5x muestra un campo parecido al de los oculares; el 0,35x, un campo más amplio. Tiene que ser el de tu marca de trinocular.
Control y grabación
Pantalla táctil en la cámara para congelar imagen, medir, sacar foto y grabar en una tarjeta micro SD de hasta 64 GB. Todo sin tocar la computadora.
Monitor y cable
Un monitor de 24 a 27 pulgadas a la altura de los ojos, al costado del banco, y un cable HDMI de 3 a 5 m. Es lo que hace que uses la cámara en vez de los oculares.
Cómo instalar la cámara y dejarla enfocada a la vez que los oculares
El ajuste se hace una sola vez. Después, lo que ves por los oculares es lo que se ve en el monitor.
- 1
Adaptador en el tercer puerto
Sacá la tapa del puerto superior del trinocular, enroscá el adaptador reductor (0,5x o 0,35x) y sobre él la cámara. Sin forzar: la rosca C-mount es fina.
- 2
HDMI al monitor
Cable HDMI de la cámara al monitor, monitor en la entrada correcta. Si vas a grabar, poné una tarjeta micro SD de hasta 64 GB y formateala desde la propia cámara.
- 3
Enfocá por los oculares
Placa en la base, zoom al mínimo, enfocá con la perilla del microscopio y ajustá la dioptría de cada ocular hasta ver nítido con los dos ojos.
- 4
Enfocá la cámara sin tocar el microscopio
Ahora mirá el monitor. Si está fuera de foco, aflojá el tornillo del adaptador y subí o bajá la cámara (o girá el anillo de foco del adaptador) hasta que la imagen quede nítida. Fijá el tornillo.
- 5
Probá en todo el zoom
Subí el zoom al máximo y volvé al mínimo: oculares y monitor tienen que seguir enfocados. Si en el máximo se desenfoca uno, repetí el paso 3 y 4 con el zoom al máximo.
Los demás accesorios del trinocular
Barlow, aro LED, lente protector, oculares, brazo y soporte. Lo que hace que el mismo microscopio rinda el doble.
Qué miramos antes de sumar una cámara al catálogo
Cada modelo se monta en un trinocular del banco antes de entrar al catálogo. Estos son los cinco puntos que evaluamos.
Facilidad de uso
Conectar, enfocar y grabar sin manual ni computadora.
Imagen
Nitidez real a 50x en un monitor 4K: pistas, pads y bolas de BGA distinguibles.
Fluidez
Que la imagen acompañe las manos sin retraso, a 30 cuadros por segundo o más.
Poca luz
Comportamiento con el aro LED a media potencia: sin ruido ni colores lavados.
Conectividad
HDMI directo, grabación en micro SD y adaptador disponible para los trinoculares del catálogo.
Dudas comunes sobre cámaras para microscopio
¿Sirve cualquier cámara en cualquier trinocular?
¿Necesito computadora?
¿Qué monitor le pongo?
¿Por qué el monitor se ve desenfocado si los oculares se ven bien?
¿0,5x o 0,35x?
¿Qué garantía tiene?
¿Cómo accedo al precio mayorista?
Cámaras y accesorios al precio mayorista de los repuestos
Somos mayoristas de repuestos e insumos para servicio técnico de celulares en toda Argentina. El equipamiento de banco va en el mismo pedido que los módulos y las baterías, con un solo envío y un solo asesor.
- Precios por volumen: registrate como técnico y accedé a la lista mayorista.
- Stock permanente en Rosario, con despacho en 24/48 h hábiles por Andreani y OCA, o retiro en depósito.
- Marcas que usan los técnicos, con descripción técnica real y reseñas de clientes en cada producto.
- Cuenta corriente para clientes mayoristas con historial de compras.
¿Le ponés cámara al trinocular?
Sumá el adaptador y el cable HDMI al mismo pedido y lo despachamos en 24/48 h hábiles.
